世必愛可以生成全套的風力發電軸承。下面內容是變槳軸承的實地應用。風力發電機用軸承大致可以分為三類，即：偏航軸承、變槳軸承、傳動系統軸承(主軸和變速箱軸承)。偏航軸承安裝在塔架與座艙的連接部，變槳軸承安裝在每個葉片的根部與輪轂連接部位。

風電是一種最清潔的綠色能源之一，風力發電機是將風能轉換為電能的設備，在很多風力資源豐富的地區，現在已經普及到里普通的民用方面。風力發電機用軸承大致可以分為三類，即：偏航軸承、變槳軸承、傳動系統軸承(主軸和變速箱軸承)。偏航軸承安裝在塔架與座艙的連接部，變槳軸承安裝在每個葉片的根部與輪轂連接部位。每臺風力發電機設備用一套偏航軸承和多套變槳軸承(部分兆瓦級以下的風力發電機為不可調槳葉，可不用變槳軸承)。
一、代號方法
風力發電機偏航、變槳軸承代號方法采用了JB／T10471—2004中轉盤軸承的代號方法，但是在風力發電機偏航、變槳軸承中出現了雙排四點接觸球式轉盤軸承，而此結構軸承的代號在JB／T10471—2004中沒有規定，因此，在本標準中增加了雙排四點接觸球轉盤軸承的代號。由于單排四點接觸球轉盤軸承的結構型式代號用01表示，而結構型式代號02表示的是雙排異徑球轉盤軸承結構，因此規定03表示雙排四點接觸球轉盤軸承結構。

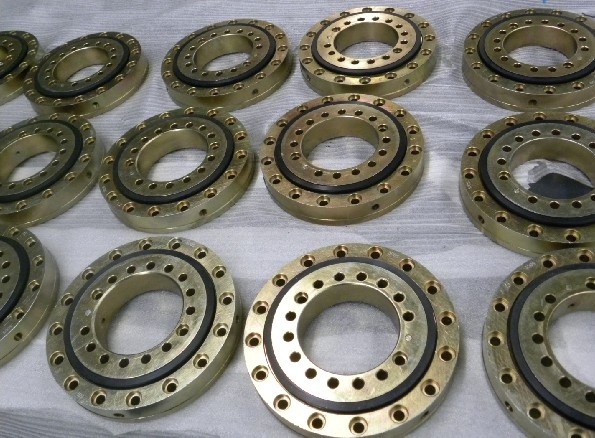

世必愛生成線上剛裝配好的140軸承

生成線上剛裝配好的140軸承

二、根據實地考察，洛陽世必愛獲得了第一手信息并根據軸承的使用環境，確立生成過程中的技術要求，所有生成的風電專用軸承都符合環境和安全標準。

1、軸承齒圈
由于風力發電機軸承的傳動精度不高，而且齒圈直徑比較大，齒輪模數比較大，因此，一般要求齒輪的精度等級按GB／T10095.2---2001中的9級或者10級。但是由于工作狀態下小齒輪和軸承齒圈之間有沖擊，因此，軸承齒圈的齒面要淬火，小齒輪齒面硬度一般在60HRC，考慮到等壽命設計，大齒輪的齒面淬火硬度規定為不低于45HRC。
2、材料
本標準規定偏航、變槳軸承套圈的材料選用42CrMo，熱處理采用整體調質處理，調質后硬度為229HB—269HB，滾道部分采用表面淬火，淬火硬度為55HRC-62HRC。由于風力發電機偏航、變槳軸承的受力情況復雜，而且軸承承受的沖擊和振動比較大，因此，要求軸承既能承受沖擊，又能承受較大載荷。風力發電機主機壽命要求20年，軸承安裝的成本較大，因此要求偏航、變槳軸承壽命也要達到20年。這樣軸承套圈基體硬度為229HB-269HB，能夠承受沖擊而不發生塑性變形，同時滾道部分表面淬火硬度達到55HRC-62HRC，可增加接觸疲勞壽命，從而保證軸承長壽命的使用要求。
3、低溫沖擊功
本標準對偏航、變槳轉盤軸承套圈低溫沖擊功要求：—20℃Akv不小于27J，冷態下的Akv值可與用戶協商確定。風力發電機可能工作在極寒冷的地區，環境溫度低至—40吧左右，軸承的工作溫度在—20~C左右，軸承在低溫條件下必須能夠承受大的沖擊載荷，
因此，要求軸承套圈的材料在調質處理后必須做低溫沖擊功試驗，取軸承套圈上的一部分做成樣件或者是與套圈同等性能和相同熱處理條件下的樣件，在—20~C環境下做沖擊功試驗。
4、防腐處理
風力發電機設備在野外工作，而且偏航、變槳軸承的一部分是裸露在外面的，會受到大氣污染，高濕度的環境也會腐蝕軸承基體，因此，裸露在外面的偏航和變槳軸承的部位要求進行表面防腐處理，一般采用鍍鋅處理。根據需要，在鍍鋅層外部進行刷漆保護處理。
5、游隙
偏航、變槳軸承在游隙方面有特殊的要求。相對于偏航軸承，變槳軸承的沖擊載荷比較大，風吹到葉片上震動也大，所以要求變槳軸承的游隙應為零游隙或者稍微的負游隙值，這樣在震動的情況下可減小軸承的微動磨損。
偏航軸承要求為小游隙值，即0-501~m。另外，由于風力發電機偏航和變槳軸承的轉動都由驅動電機驅動，軸承在負游隙或小游隙狀態下應保證驅動電機能驅動，因此，軸承在裝配后需要空載測量啟動摩擦力矩，具體力矩數值根據主機驅動系統的不同也不盡相同。

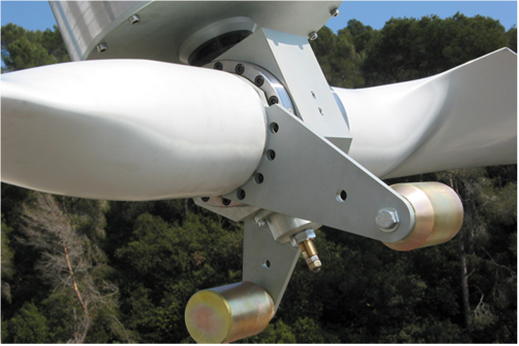

世必愛軸承應用到家庭風力發電機上
